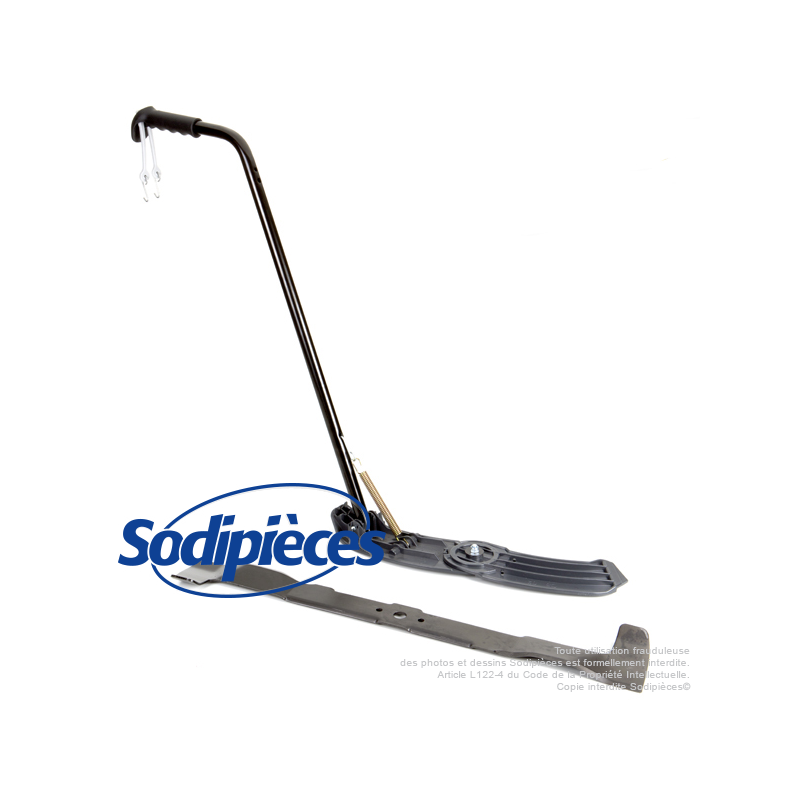

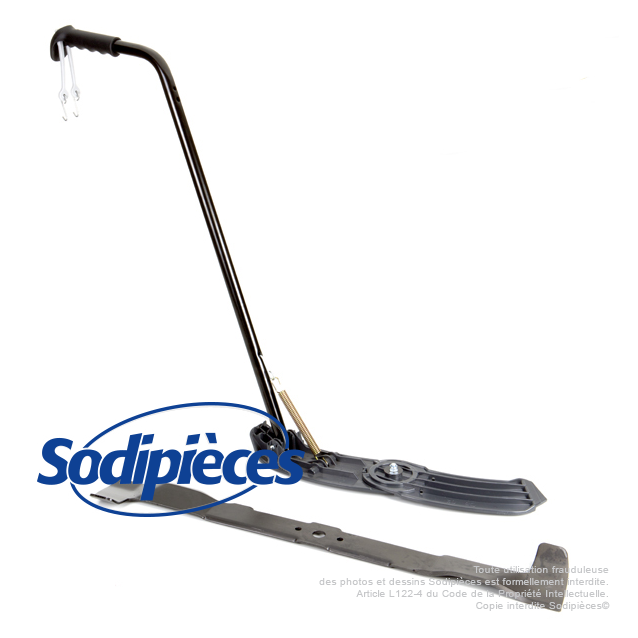

Lame tondeuse pour Castelgarden TC72. Kit mulching 72 cm.

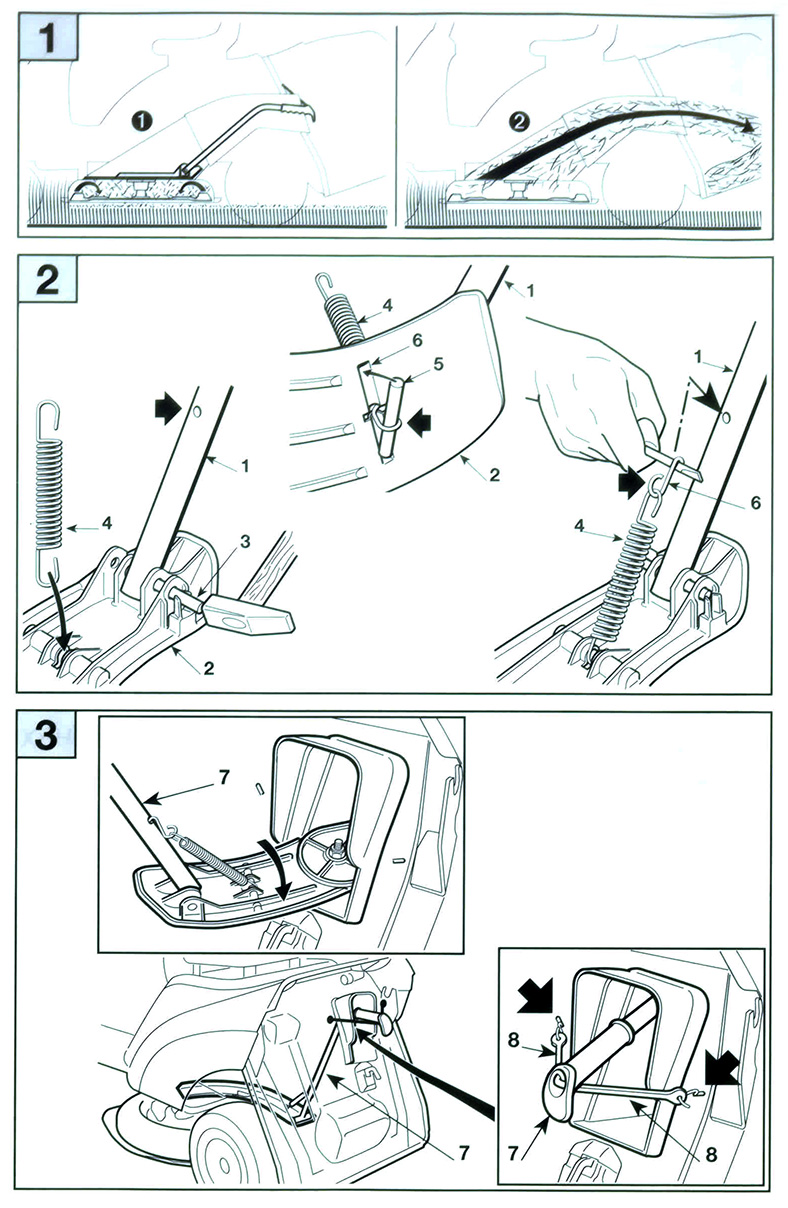

Mode d'utilisation :

- Monter le guidon (1) sur le bouchon déflecteur (2) à l'aide du goujon (3), en le poussant à fond à l'aide d'un marteau.

- Introduire une extrémité du ressort (4) dans l'ouverture du bouchon déflecteur (2), puis la fixer avec le goujon en introduisant celui-ci dans le siège (6) prévu à cet effet du bouchon déflecteur (2).

- Introduire l'autre extrémité du ressort (4) dans la partie la plus large du crochet (6)

- A l'aide d'un tournevis, accrocher la partie la plus étroite du crochet (6) au trou du guidon (1)

Instructions de montage et démontage

A - Montage

S'assurer que l'intérieur du plateau de coupe est suffisamment propre et sans incrustations d'herbe et boue, qui pourraient rendre difficile l'application du bouchon déflecteur.

Porter le plateau de coupe en position "7", enlever le bac de ramassage et appliquer l'obturateur vers le bac de remplissage et appliquer l'obturateur "mulching" (7) par la bouche de sortie en l'inclinant vers la droite et en le poussant à fond à l'intérieur de la goulotte d'éjection, jusqu'à l'arrêt.

Accrocher les deux tirants élastiques (8) aux rtorus prévus et remonter le bac de ramassage.

IMPORTANT : L'accrochage correct des tirants élastiques (8) est important afin de garantir la stabilité de l'obturateur "mulching" à l'intérieur du plateau de coupe et empêcher qu'il entre en contact avec les lames rotatives. Pour cette même raison, il faut remplacer immédiatement les tirants élastiques abîmés.

B- Démontage

Exécuter les opérations susmentionnées dans l'ordre contraire.
